概述:

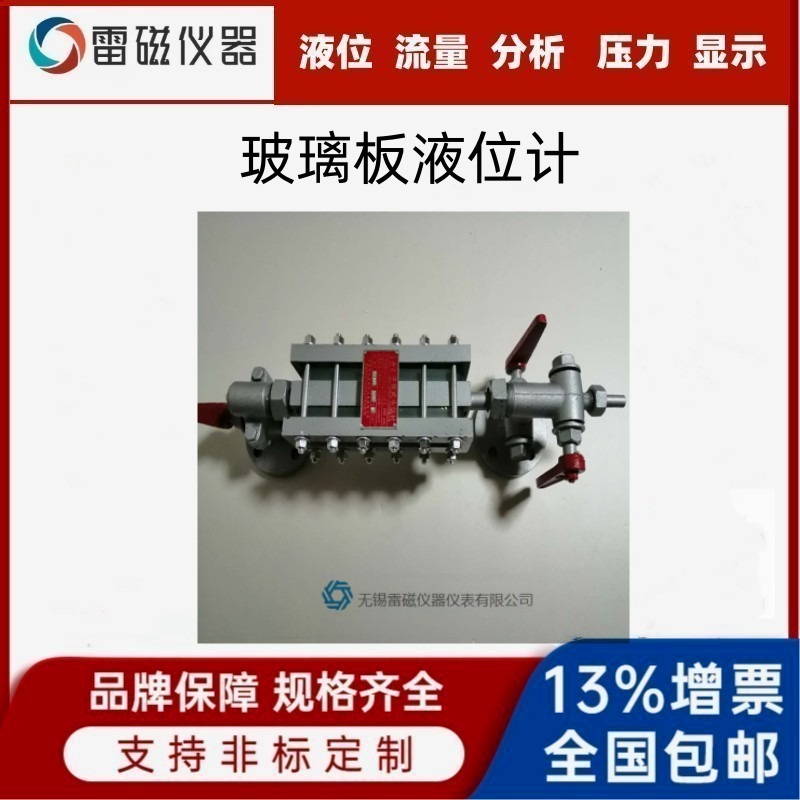

       焊接式玻璃板液位计是按原化工部HG5-1364～1370-80标准生产的适用于直接指示各种塔、罐、槽、箱等容器内介质液位。在仪表上下阀内装有安全钢球，当玻璃板意外破损时，钢球能在容器内压力的作用下，自动关闭液流通道，以防止液体继续外流。

焊接式玻璃板液位计特点

       直读式、读数精确、可靠
       结构简单、维修方便
       使用安全、耐用

焊接式玻璃板液位计结构原理

       根据连通其原理，将容器内介质液位引至外部玻璃板液位计内，通过透明玻璃直接显示容器内液位实际高度。

       仪表阀杆密封填料采用柔性石墨压环，密封性能可靠。

焊接式玻璃板液位计主要技术参数

      测量范围(安装中心聚L)：300、500、800、1100、1400、1700mm
      工作压力：2.5、4.0、6.3MPa、0.6MPa(用于R型)
      材质：碳钢、不锈钢
     工作温度：-20～+200℃
     钢球自动关闭压力：≥0.2MPa
     伴热蒸汽压力：≤0.6MPa
     蒸汽夹套接头：G1/2外螺纹
